Fresatrice COMAGRAV NOTUS CNC servo

COMAGRAV NOTUS – multifunzionale, dinamica e affidabile fresatrice CNC servo

Technical specification

La fresatrice CNC COMAGRAV NOTUS è la vostra scelta ideale.

COMAGRAV NOTUS è una fresatrice CNC professionale per la fresatura e il taglio. Equipaggiata con la tecnologia servo AC per la massima affidabilità e per raggiungere velocità di taglio elevate. Si possono scegliere tra un’ampia gamma di piani di lavoro e mandrini con una potenza fino a 9,6 kW. Ci sono molte unità di taglio tra cui scegliere per il taglio dei materiali. Le macchine della famiglia COMAGRAV NOTUS lavorano in molti settori nella produzione pubblicitaria, nella produzione di prototipi, in officine esigenti con produzione di massa.

Area di lavoro da 1000 x 1500 mm a 2040 x 4150 mm

Corsa nell’asse Z, min 175 mm, max. 450 mm.

Informazioni prodotto

COMAGRAV NOTUS è una fresatrice, multifunzionale, dinamica e affidabile.

COMAGRAV NOTUS è caratterizzata da una robusta costruzione in acciaio, affidabile, con un ampio equipaggiamento e un ottimo trapporto prezzo/qualità. Viene costruite con ponte e telaio in acciaio. Tutte le superfici a contatto sono accuratamente fresate.

COMAGRAV NOTUS è equipaggiata con un sistema di controllo 3D PILOT A+, grazie al quale raggiunge alte velocità ed elevata qualità di taglio.

Il sistema di fotocamera supporta i software di RIP (Onyx, Flexi, Asanti, Colorgate, EFI Fiery, Caldera, Adobe Illustrator, …).

Lo standard è un tavolo di lavoro, un pannello di controllo con PC, un sensore automatico dell’asse Z, il software di fresatura e incisione Cut2DPro e un sistema di controllo 3D con supporto per PC. I mandrini sono opzionali, così il sistema di scansione, il MULTI head, il sistema di fotocamere e gli altri software.

Offriamo soluzioni innovative per aziende con ingressi di piccole dimensioni: grazie al design originale, COMAGRAV NOTUS consente l’installazione anche attraverso porte strette.

Cambio automatico dell’utensile – per COMAGRAV NOTUS forniamo una scelta tra magazzino lineare e a carosello per il cambio automatico dell’utensile nel mandrino.

MULTI head

MULTI head è un’equipaggiamento opzionale che rende possibile l’installazione di due moduli indipendenti aggiuntivi. A seconda delle necessità di produzione questi moduli potranno tagliare o incidere.I moduli per il MULTI head possono essere acquistati in seguito al macchinario, rendendo possibile l’estensione delle funzionalità della macchine nel futuro. Tutti i moduli possono lavorare per l’intera larghezza dell’attrezzatura, per questo il ponte è stato prolungato.

MULTI head gestisce

• coltelli oscillanti
• coltelli per il taglio diretto
• coltelli per il taglio dei tessuti
• cordonatori
• Mezzo taglio
• V-cut (taglio 45°)
• penna

applicazioni e settori

COMAGRAV NOTUS è progettata per la fresatura, il taglio e la modellazione 3D

• nella produzione di insegne per il taglio di pannelli morbidi e rigidi, in PVC (Forex) PMMA (Plexi), alluminio, Dibond, modelli 3D in legno per termoformatura
• nella cartotecnica per il taglio e la fresatura di espansi, cartone teso, multistrato e alveolare, PVC espanso, lastre leggere in PET …;
• nell’industria meccanica per la creazione di quadri sinottici, componenti meccanici e modelli 3D
• nella produzione plastica per la creazione di particolari fresati e modelli in 3D per termoformatura, stampi, taglio di lastre, ecc.
• nella prototipazione per la creazione di modelli, stampi, matrici in MDF, legno, alluminio, ecc.

Specifiche tecniche

MECCANICA

• CNC 3 assi piano
• Resistente struttura in acciaio, con ponte in acciaio
• Precise guide lineari negli assi XYZ, guide nascoste, vite senza fine nell’asse Z
• Pignoni con cremagliere elicoidali e riduttori di velocità negli assi XY, doppio azionamento sull’asse X con allineamento automatico
• Potenti servomotori Mitsubishi con riduttori di velocità ad alta precisione
• Piano di lavoro aspirato oppure con scanalature a T

Modules

Coltello oscillante pneumatico – Modulo POT

Ideal for cutting:

Carbon-kevlarPVC espanso - ForexPolystyrenPoliuretano+19

Coltello elettrico oscillante – Modulo EOT

Ideal for cutting:

GommaCartonePoliondaSimil pelle - Pelle sintetica+13

Disco da taglio motorizzato – Modulo MCD

Ideal for cutting:

Simil pelle - Pelle sinteticaPelleMateriali in rotoliMicrotene+2

Modulo universale per utensili U1 – Modulo U1 A

Ideal for cutting:

Carbon-kevlarPVC espanso - ForexCompositiPolyethylen - PE+19

Modulo universale per utensili U1 – U1 modulo B

Ideal for cutting:

Carbon-kevlarPVC espanso - ForexCompositiPolyethylen - PE+20

Mandrino di fresatura professionale 9,6 kW, 24.000 RPM, bloccaggio pneumatico ISO-30

Ideal for cutting:

Acrilico - PMMAAlucubondLegno e MDFPVC espanso - Forex+18

Mandrino di fresatura professionale 9,6 kW, 24.000 RPM, bloccaggio pneumatico HSK F63, con encoder

Ideal for cutting:

Acrilico - PMMAAlucubondLegno e MDFPVC espanso - Forex+18

Mandrino di fresatura professionale 4,5 kW, 24.000 RPM, bloccaggio pneumatico ISO-30

Ideal for cutting:

Acrilico - PMMAAlucubondLegno e MDFPVC espanso - Forex+18

Modulo PENNA con parcheggio automatico

Ideal for cutting:

Carbon-kevlarLegno e MDFPVC espanso - ForexPolyethylen - PE+19

Accessories

Sistema di riconoscimento con fotocamera COMAGRAV

Ponte composito in fibra di carbonio

Sonda per scansione laser – Scanner laser 3D

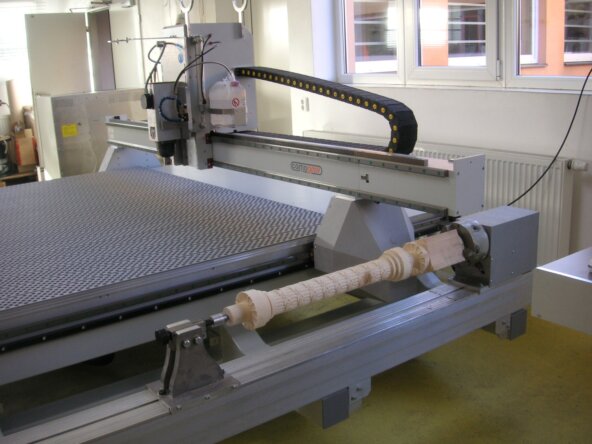

Adattatore circolare per l’incisione di oggetti cilindrici

Sonda di scansione touch SCAN COMAC 1 – Scanner meccanico 3D

Raffreddamento utensili – Sistema di reffrigeramento con tubo flessibile

Raffreddamento utensili – Raffreddamento utensili COBRA

Raffreddamento utensile – Raffreddamento utensile PROFI

Raffreddamento utensili – Sistema di raffreddamento a spruzzo PROFI AUTO

Aria condizionata 300W, montaggio su armadietto elettrico

Tools for module U1

U1 DIR 1.45 – Coltello U1

Adatto per il taglio:

PVC espanso - ForexPolyethylen - PE+13

U1 DIR 1.45 PREF – Coltello U1 con piede pressore

U1 DIR HSS – Coltello in HSS U1

U1 DIR HSS 5 – Coltello in HSS 5 mm

U1 PENNA – Coltello U1

U1 CRW 3PT – Cordonatore U1 mini 3pt

U1 CRW 2PT – Cordonatore U1 mini 2pt

U1 CRW 4PT – Cordonatore U1 mini 4pt

U1 CRW L – Cordonatore U1 grande

Adatto per il taglio:

PlasticheCartone+2

U1 CRW M – Cordonatore U1 medio

Adatto per il taglio:

PlasticheCartone+2

U1 CRW S – Cordonatore U1 piccolo

Adatto per il taglio:

PlasticheCartone+2

U1 CUW – Disco da taglio U1

Adatto per il taglio:

Carbon-kevlarCompositi+4

U1 DIR 0.63 – Coltello U1 fino

Adatto per il taglio:

Materiali in rotoliCarta+3

U1 KISSCUT – KISSCUT tool U1

Adatto per il taglio:

Materiali in rotoliCarta+1

U1 VCUT 0.63 – Utensile VCUT per U1 al carburo 0,63mm

Adatto per il taglio:

PolystyrenCartone+5

U1 VCUT 0.63 – Utensile VCUT per U1 al carburo 1,00mm

Adatto per il taglio:

PolystyrenCartone+5

U1 VCUT HSS – Utensile VCUT per U1

Adatto per il taglio:

CartaLana di vetro+1
